一 電路板復制簡介
|
| 北京慧博時代科技有限公司專業從事雙面、四至二十八層多層PCB抄板、克隆、復制，電路板按樣復制(克隆)、電子產品仿制,電路板改板設計、PCB抄板、原理圖設計PCB、PCB反推原理圖、BOM單制作、芯片解密、IC型號鑒定、各類電路板打樣生產、樣機制作等業務。公司擁有一批具有多年從事線路板設計及維修經驗的高級工程師，為您提供電路板、電子產品按樣定制業務，還有各種用于PCB抄錄、光繪制作、芯片解密、芯片在線檢測、回流焊、波峰焊、BGA返修臺等精密儀器設備，是目前電路板復制行業具有專業實力的公司!公司自成立以來，已經先后為國內眾多企業提供過此類服務，成功的為客戶復制過各種進口和已經停產的電路板近百種，為客戶節省了大量資金，解決了生產上的困難。 |
二 電路板復制業務范圍及能力
|
1、PCB抄板,PCB克隆,PCB設計開發,芯片解密：根據電氣原理圖和結構圖運用專業PCB設計軟件設計，我們擁有專業的、有經驗的設計隊伍，能克服目前PCB設計布線中的一些缺陷，保證設計及PCB抄板質量。以保證PCB設計達到要求。我們也可以根據現有的PCB板進行抄板復制，PCB克隆所抄板復制的PCB圖精度非常高，可以與樣板一樣，公司能在很短的時間內完成從PCB抄板、元件采購到組裝焊接，測試調試的全部工作。保證成產出與您提供的樣品一致的產品。抄板復制費用低，為客戶節省開支及生產周期。我們有一個專業的資深工程師組成的PCB設計抄板團隊，涉及計算機、通信、網絡設備、儀器儀表等高科技領域。
2、電子產品PCB設計抄板一條龍式產品服務(PCB克隆、改板、原理圖及BOM單制作、PCB生產、樣機制作調試、小批量成品加工一條龍服務型企業)。為那些專注產品市場推廣的客戶節省大量開發時間和開發費用，幫助客戶永遠在產品市場上具有領先優勢，為客戶創造價值。
3、電路板PCB抄板：對多層PCB板有極其詳盡透徹的了解，對含有激光孔、盲孔、埋孔的高端PCB板結構及走線規則的理解更是勝人一籌。無論是元件密集，遍布微帶線等長線的電腦主板、高端顯卡板、千兆網絡設備基板，或是對高頻處理要求苛刻，電磁兼容性控制嚴格的小靈通主板、手機主板、無線網卡及其他無線通訊設備，以及疊層多達28層，盲孔埋孔密布的工控主板，我們都能依據客戶提供的一套完好樣板(或樣機)一次性克隆成功。 |
三 電路板復制具體流程
|
| 1、樣板分析：層數、加密程序、專用元器件等； |
 |
| 2、元器件參數采集：拆除元器件，測量參數，記錄封裝； |
| 3、制作BOM單； |

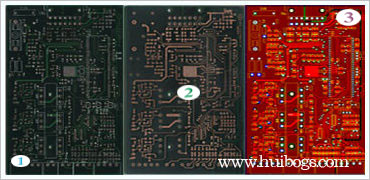

| 4、抄板:掃描PCB裸板，抄板軟件抄PCB圖，校對，車間出PCB裸板； |
| 5、芯片程序拷貝：程序解密； |
| 6、采購元器件； |
| 7、整板焊接； |
| 8、調試交貨； |
| 9、反推原理圖：部分客戶需要。 |
|
四 電路板復制范圍
|
| 項目 |
電路板復制能力 |
精度 |
| 最高層數 |
不限 |
|
| 最大板厚 |
6 mm |
±0.05 mm(2 mil) |
| 最大尺寸 |
640 mm × 480 mm |
±0.1 mm(4 mil) |
| 最小線寬 |
硬板 0.01 mm(0.4 mil)/柔性板 0.005 mm(0.2 mil) |
±0.01 mm(0.4 mil) |
| 最小線隙 |
硬板 0.01 mm(0.4 mil)/柔性板 0.005 mm(0.2 mil) |
±0.01 mm(0.4 mil) |
| 最小機械通孔 |
硬板 0.15 mm(6 mil) / 柔性板 0.1 mm(4 mil) |
±0.01 mm(0.4 mil) |
| 最小機械埋孔 |
硬板 0.15 mm(6 mil) / 柔性板 0.1 mm(4 mil) |
±0.01 mm(0.4 mil) |
| 最小激光盲孔 |
硬板 0.1 mm(4 mil) / 柔性板 0.1 mm(4 mil) |
±0.01 mm(0.4 mil) |
| 最小激光埋孔 |
硬板 0.1 mm(4 mil) / 柔性板 0.1 mm(4 mil) |
±0.01 mm(0.4 mil) |
| 盲孔種類 |
1階、2階、3階、4階激光盲孔 |
|
| 埋孔種類 |
> 20 類 |
|
| 多層板銅厚測量 |
|
±1.7 um(0.05 oZ) |
| 多層板層間厚測量 |
|
±5 um(0.2 mil) |
| 阻抗測算 |
5 ～ 150 Ω |
±0.5Ω |
| 電阻阻值測量 |
0.000001Ω ～ 20 MΩ |
±5% |
| 電容容值測量 |
0.001pF ～ 100F |
±5% |
| 電感量測量 |
0.001nH ～ 10H |
±5% |
| 磁珠等效阻值測量 |
10Ω ～ 2000 Ω (100MHz) |
±10% |
| 晶體頻率測量 |
1KHz ～ 200MHz |
±1% |
| 穩壓二極管測量 |
0.5V ～ 56V |
±0.01V |
|
|
|
|
| 網站公告 |
北京慧博時代科技有限公司(簡稱"慧博技術")長期致力于進口設備上無電原理圖電路板的故障診斷以及排除業務。公司自2004年成立以來，已經先后與中國科學院高能物理研究所、核工業北京地質研究院、中國原子能科學研究院、中國地震局地球物理研究所、中科院地質與地球物理研究所、中國空軍導彈研究所、軍事醫學科學院儀器廠等大批企業建立了長期的合作關系，同時為這些企業解決了生產上的后顧之憂，從而得到了客戶的高度肯定和贊揚，取得了良好的經濟效益和社會效益。 |
|
| 為什么選擇慧博技術？ |
1 高級工程師（6人）維修工齡為20年以上，人均修復的電路板數以萬計，且全部為各期"慧博無原理圖培訓班"畢業成績優秀的學員，負責維修各類疑難電路板。
2 普通工程師（6人）維修工齡為10年以上，分組維修常見品牌如下：BOSCH、REXROTH、SEW、SIEMENS、KUKA、LENZE、Ajax TOCCO、ABB、HEIDENHAIN、TRUMPF、DURR、AB、SICK、INGERSOLL-RAND、Parker、MOOG、HAAS、KOLLMORGEN、FANUC、Agilent、OMRON、FUJI、YASKAWA、MITSUBISHI、Eurotherm、KOMORI、Schneider、OKUMA、Danfoss等。
3 維修速度快：加急1-3天；普通5-7天（需要異地訂購的特殊元器件除外）。 |
|
